Логические операции

В С++ определены 3 логические операции: И, ИЛИ, НЕ.

Операции И и ИЛИ являются бинарными, операция НЕ — ударная. Все они работают с операндами типа bulean и возвращают результат типа bulean. То есть, первым двум требуется два операнда, операция НЕ использует один операнд; их операнды и результат равен true или false.

Symbol	Alt	Operator
&&	and	И
\|\|	or	ИЛИ
!	not	НЕ

Табл. 1.

Чаще всего, результат выполнения логических операций передают в функцию if().

Рис. 1.

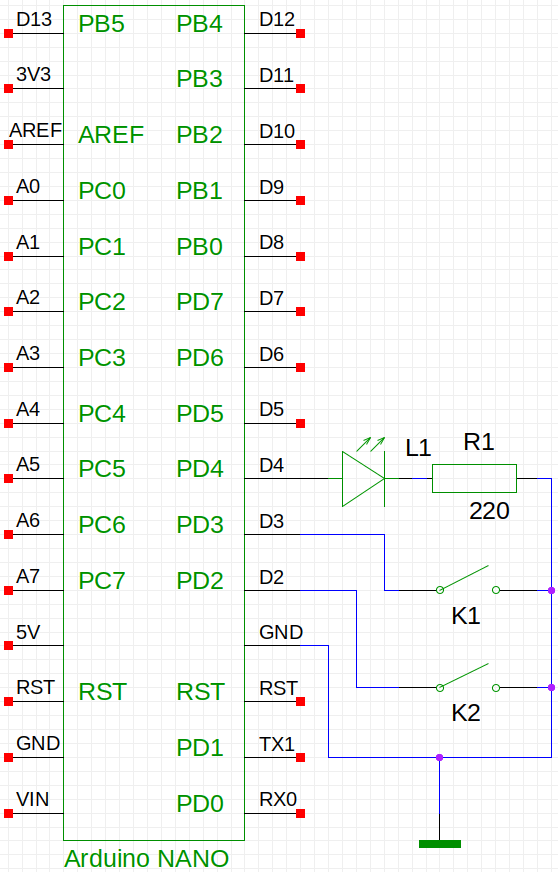

Рис. 2.

int k1 = 3, k2 = 2, l1 = 4;

void setup() {
  pinMode(k1, INPUT_PULLUP);
  pinMode(k2, INPUT_PULLUP);
  pinMode(l1, OUTPUT);
}

void loop() {
  bool x = digitalRead(k1);
  bool y = digitalRead(k2);
  digitalWrite(l1, x && y);
  delay(10);
}

Лист. 1.

№	x	y
0	0	0
1	0	1
2	1	0
3	1	1

Табл. 2.

int k1 = 3, k2 = 2, l1 = 4;

void setup() {
  pinMode(k1, INPUT_PULLUP);
  pinMode(k2, INPUT_PULLUP);
  pinMode(l1, OUTPUT);
}

void loop() {
  bool x = digitalRead(k1);
  bool y = digitalRead(k2);
  digitalWrite(l1, x != y);
  delay(10);
}

Лист. 2. XOR

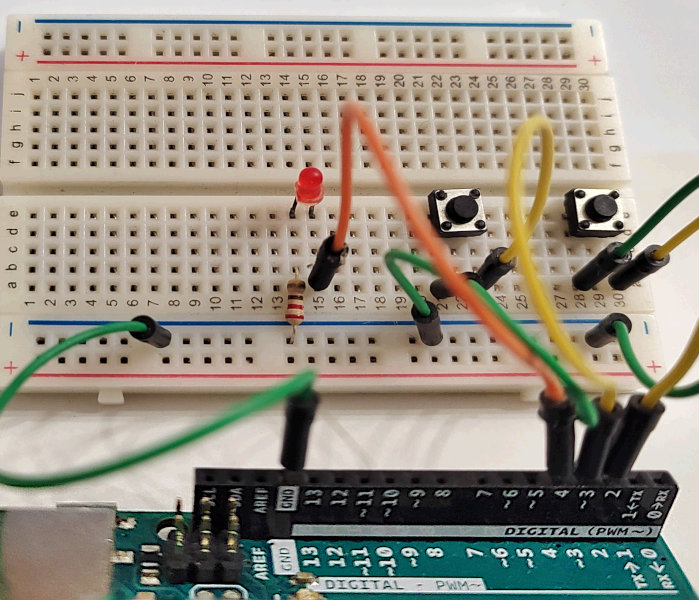

Рис. 3.
